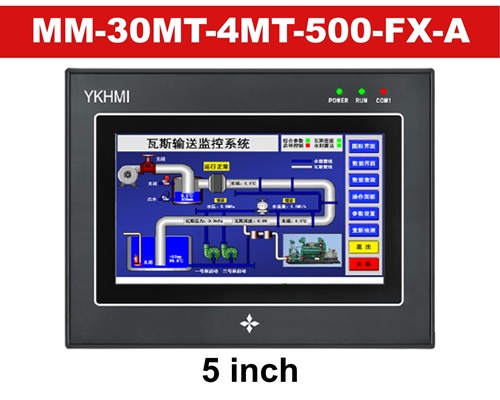

ontroller PLC YKHMI MM-30MT-4MT-500-FX-A 5 inch

Description

ontroller PLC YKHMI MM-30MT-4MT-500-FX-A 5 inch

รายละเอียด

Controller PLC YKHMI



Model : รุ่นของคอลโทรลเลอร์ PLC YKHMI

Digital :

• MM-30MT-4MT-350-FX-A
• MM-30MT-4MT-430-FX-A
• MM-30MT-4MT-500-FX-A
• MM-30MT-4MT-700-FX-A
• MM-30MT-4MT-1000-FX-A

Digital + Analog :

• MM-30MT-4MT-430-FX-B
• MM-30MT-4MT-500-FX-B
• MM-30MT-4MT-700-FX-B
• MM-30MT-4MT-1000-FX-B





Name Model : ความหมายของชื่อรุ่น

ตัวอย่างเช่น  MM-30MT-4MT-700-FX-B

NO.	EXAMPLE	DETAIL
1	MM	ขนาดหน้าจอสัมผัส PLC	MM : มิลลิเมตร CM : เซนติเมตร
2	30MT	ดิจิตอลอินพุต และเอาท์พุทรีเลย์	20:12 ใน 8 OUT 24:15 12; 30:16 ใน 14 OUT 40:24 ใน 16 OUT
3	4MT	ทรานซิสเตอร์เอาท์พุท
4	700	ขนาดหน้าจอสัมผัส	430: 4.3นิ้ว (480×272) 450: 4.5นิ้ว (480×272) 500: 5.0นิ้ว (480×272) 700: 7.0นิ้ว (800×480) 1000: 10.1นิ้ว (1024×600)
5	FX	PLC การเขียนโปรแกรมซอฟต์แวร์	FX: ใช้งานร่วมกับMitsubishi FX1s, FX 1N (GXผู้พัฒนา) ES: ใช้งานร่วมกับDelta PLC (WPLSOFT ES2)
6	B	รูปแบบ	A: รุ่นมาตรฐาน,ไม่มีAnalogพอร์ต B: Analog inputและoutputและNTC 10K Bมูลค่า3435. C: Analog inputและoutput,คัปเปิ้ลK-Type D: Analog inputและoutputและNTC 10K Bมูลค่า3435, RS485 E: Analog inputและoutput,คัปเปิ้ลK-type , RS485 F: Analog inputและoutputและPT100รุ่นรวมถึงPT100 (ALPHA value = 0.00385)



Specification : สเปคของคอลโทรลเลอร์ PLC YKHMI

MODEL	PLC YKHMI 4.3 INCH	PLC YKHMI 5 INCH	PLC YKHMI 7 INCH	PLC YKHMI 10 INCH
Dimensions	138x86x44.5 mm	180x104x52.7 mm	204x150x50.9 mm	280x193x51 mm
Hole size	131×80 mm	154×94 mm	192×138 mm	262×181 mm
Screen size	4.2 TFT	5.0 TFT	7.0 TFT	10.0 TFT
Display size	111×63 mm	111×63 mm	155×86 mm	222×125 mm
Input	NPN type input 12 channels	NPN type input 12 channels	NPN type input 24 channels	NPN type input 36 channels
Output	6 transistors, Relay 8 way	12 transistors, Relay 8 way	4 transistors, Relay 16 way	12 transistors, Relay 16 way
Analog input	4 channels	2 channels	4 channels	0
Analog output	2 channels	2 channels	2 channels	0
Temperature	2 way B value 34354-10K NTC thermistor	2 way B value 34354-10K NTC thermistor	2 way B value 34354-10K NTC thermistor	0
Power supply	24V / 3A



Detail : ส่วนประกอบของคอลโทรลเลอร์ PLC YKHMI

Model A

Model B





ทดลองใช้ Controller PLC YKHMI เปิด-ปิดไฟ MM-30MT-4MT-700-FX-B ขนาด 7 inch

Download HMI ใช้กับคอลโทรลเลอร์ Controller YKHMI รุ่น MM-30MT-4MT-700-FX-B ขนาด 7 inch

วิธีการเชื่อมต่อ PLC กับโปรแกรม Gx Work2 – PLC YKHMI MM-30MT-4MT-700-FX-B

Machine dimension : ขนาดของเครื่อง

size : 3.5 Inch

size : 4.3 Inch

size : 5 Inch

size : 7 Inch

size : 10 Inch



Diagram : ไดอะแกรมของคอลโทรลเลอร์ PLC YKHMI

Model A

Model B
